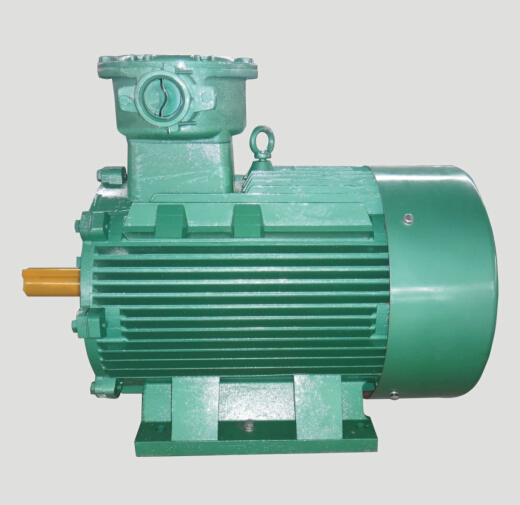

YB2防爆電機
生產廠家:南洋防爆電機有限公司 瀏覽量:已有人關注
 點擊看大圖
|
YB2防爆電機全稱叫做YB2隔爆型三相異步電動機。YB2防爆電機是目前即將淘汰的電機型號，目前在使用量非常巨大，屬于一般常見的防爆電機產品。
YB2防爆電機的標準
本系列電動機的防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》標準的規定，分別制成隔爆型ExdⅠ、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，適用于煤礦井下(非采掘工作面)及工廠ⅡA、ⅡB、ⅡC級．溫度組分別為T(mén)1～T4的爆炸性氣體環境的危險場所。
在YB2電動機的基礎上，也可以制成YB2-W戶外型、YB2-TH戶內濕熱型、YB2-WTH戶外濕熱型、YB2-WT戶外熱帶型及YB2-WFl戶外中等防腐蝕氣候環境。
YB2防爆電機主要技術參數：
1.額定電壓：380V、660V、380／660V、660／1140V
2.額定頻率：50Hz
3.防護等級：IP55
4.冷卻方式：IC411
5.工作制：S1
6.絕緣等級：F
7.安裝形式：IMB3、IMB5、IMB35等
YB2防爆電機的特點
YB2系列隔爆型三相異步電動機是我公司YB系列的更新?lián)Q代的防爆電機基本系列，本系列電動機具有體積小、量輕、外形美觀、安全可靠運行、壽命長，性能優良、安裝使用維護方便。
YB2防爆電機的適用場所
YB2系列隔爆型三相異步電動機防爆標志為Exd I、ExdⅡAT4、ExdⅡBT4，適用于有爆炸性氣體混合物存在的場所。其中ExdⅠ適用于有甲烷或煤塵存在的煤礦井下，非采掘工作面環境中；ExdⅡAT4、ExdⅡBT4適用于工廠Ⅱ類A級、B級電氣設備，溫度組分別為T(mén)1、T2、T3、T4組爆炸性混合物存在的環境。
YB2防爆電機機座號對應的安裝方式
本系列電動機有以下5 種基本結構型式：B3—機座帶底腳、端蓋無凸緣；B5—機座不帶底腳、端蓋有凸緣；B35—機座帶底腳、端蓋有凸緣；B14—機座不帶底腳、端蓋有小凸緣；B34—機座帶底腳、端蓋有小凸緣。
一般常見的安裝方式：B3型、 B5型 、B35型
YB3防爆電機機參數表
YB3防爆電機機參數表
| 機座號 | 同步轉速 | |||||||
| 3000 | 1500 | 1000 | 750 | 600 | ||||
| 功率 | ||||||||
|
0.18 | 0.12 | - | - | - | |||
| 0.25 | 0.18 | |||||||
|
0.37 | 0.25 | 0.18 | |||||
| 0.55 | 0.37 | 0.25 | ||||||
|
0.75 | 0.55 | 0.37 | 0.18 | ||||
| 1.1 | 0.75 | 0.55 | 0.25 | |||||
| 90S | 1.5 | 1.1 | 0.75 | 0.37 | ||||
| 90L | 2.2 | 1.5 | 1.1 | 0.55 | ||||
|
3 | 2.2 | 1.5 | 0.75 | ||||
| 3 | 1.1 | |||||||
| 112M | 4 | 4 | 2.2 | 1.5 | ||||
|
5.5 | 5.5 | 3 | 2.2 | ||||
| 7.5 | ||||||||
|
- | 7.5 | 4 | 3 | ||||
| 5.5 | ||||||||
|
11 | 11 | 7.5 | 4 | ||||
| 15 | 5.5 | |||||||
| 160L | 18.5 | 15 | 11 | 7.5 | ||||
| 180M | 22 | 18.5 | - | - | ||||
| 180L | - | 22 | 15 | 11 | ||||
|
30 | 30 | 18.5 | 15 | ||||
| 37 | 22 | |||||||
| 225S | - | 37 | - | 18.5 | ||||
| 225M | 45 | 45 | 30 | 22 | ||||
| 250M | 55 | 55 | 37 | 30 | ||||
| 280S | 75 | 75 | 45 | 37 | ||||
| 280M | 90 | 90 | 55 | 45 | ||||
| 315S | 110 | 110 | 75 | 55 | 45 | |||
| 315M | 132 | 132 | 90 | 75 | 55 | |||
|
160 | 160 | 110 | 90 | 75 | |||
| (185) | (185) | - | - | - | ||||
| 200 | 200 | 132 | 110 | 90 | ||||
|
(185) | (185) | 160 | 132 | (90) | |||
| (200) | (200) | |||||||
|
(220) | (220) | (185) | 160 | 110 | |||
| 250 | 250 | 200 | 132 | |||||
|
(280) | (280) | (220) | (185) | 160 | |||
| 315 | 315 | 250 | 200 | (185) | ||||
|
注：1.帶括號的為不推薦規格； |
||||||||
訂貨須知
1、訂貨時請注明電動機型號、功率、同步轉速、額定電壓、額定頻率、調頻范圍、安裝結構型式、防爆標志、防護等級、接線盒進線方式等。
2、對電動機的調頻范圍、防護等級、軸承注排油結構有特殊要求時，須在訂貨合同上注明，無注明者均按上述有關條款的規定供貨。
